Montáž fasádních panelů BELAN

Nová fasáda.
Krok za krokem.

Návod k montáži, schémata spojení panelů, výběr upevňovacích materiálů a přehled nástrojů na jednom místě.

Montáž termopanelů je možné uskutečnit za jakýchkoli podmínek. Nezáleží na počasí, ani není třeba doplňujících podklad pro panely. Montáž využívá modulárního systému, díky kterému do sebe panely jednoduše zapadají a není možné chybně nasměrovaný panel do ostatních zasunout. Pro optimální výsledek je nutné pouze vyplnit veškeré mezery. Každému zákazníkovi je poskytnut detailní návod pro montáž.

Před montáží

Po montáží

Návod na montáž fasádních panelů BELAN

1. Nástroje a spotřební materiál

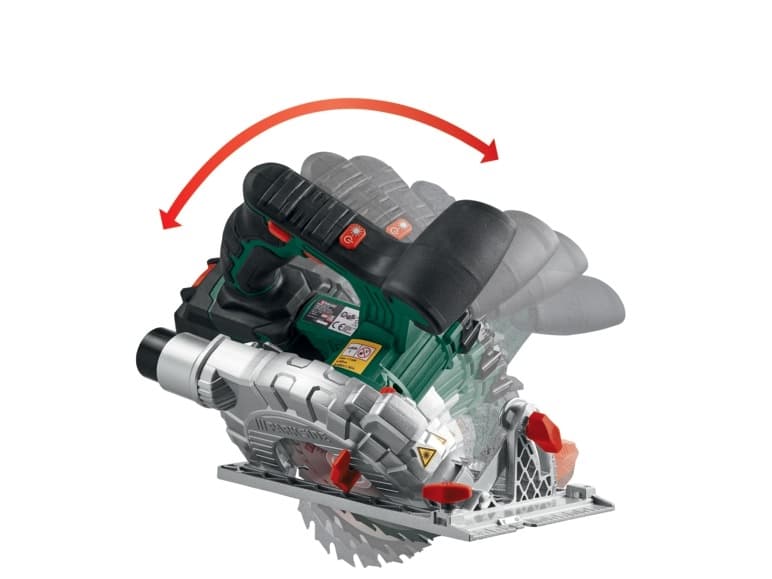

Nářadí: perforátor, vrtačka, kotoučová pila a diamantový nebo nesegmentovaný řezný kotouč na beton.

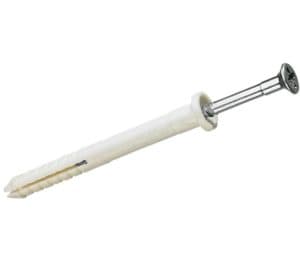

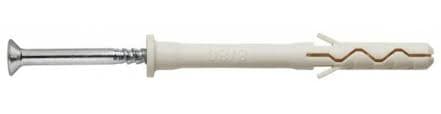

Montážní materiál: pistole na pěnu, PUR lepidlo a spojovací prvky.

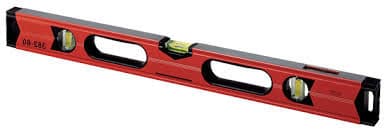

Měřicí pomůcky: olovnice a vodováha.

2. Příprava zdi

Pečlivě změřte geometrii fasády ze všech stran a úhlopříčku každé stěny.

Vychýlení stěny více než 5 cm: je nutné provést laťování fasády.
Vychýlení svislé plochy do 5 cm: nerovnost se vyrovnává montážní pěnou a těsněním z materiálu odolného proti vlhkosti.

3. Označení a startovací lišta

Nejdříve určete výšku, ve které montáž panelů začne. Po celém obvodu fasády vyznačte vodorovnou linii ve stejné výšce.

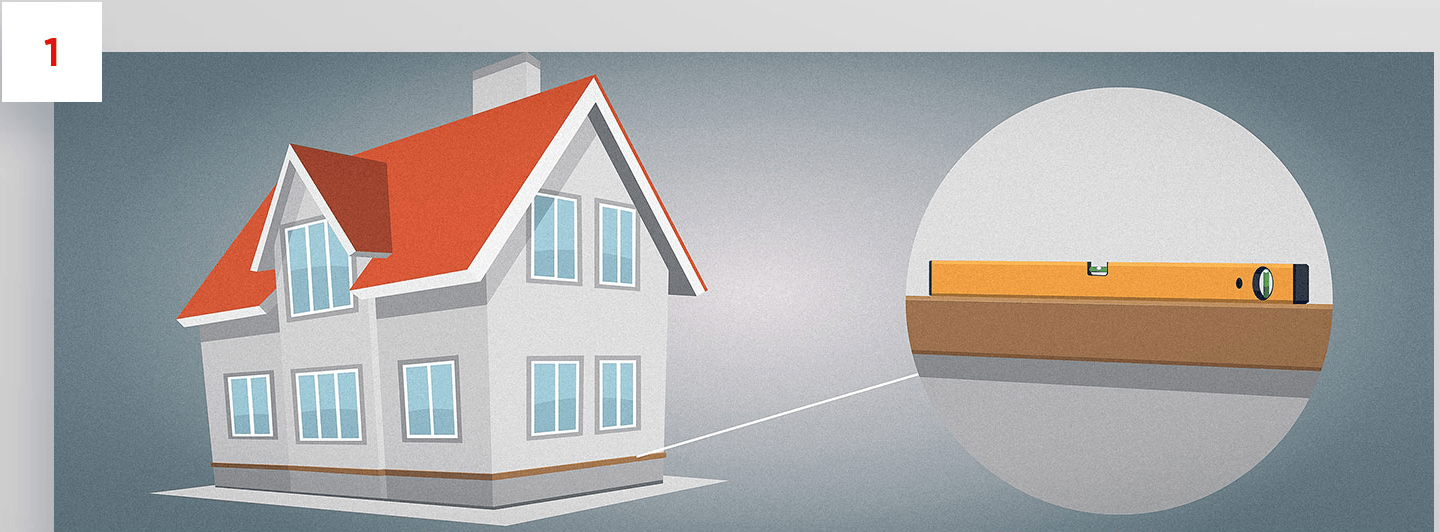

Pro dodržení této úrovně použijte startovací lištu. Lišta může být dočasná nebo trvalá (obr. 1).

4. Montáž

Začátek montáže
Začněte v levém dolním rohu. Panely ukládejte na startovací lištu zleva doprava, v řadách podél obvodu budovy.

Řezání panelů

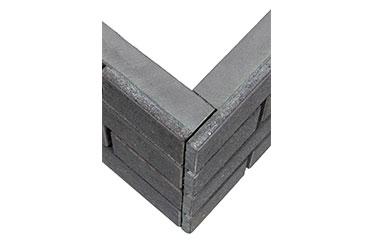

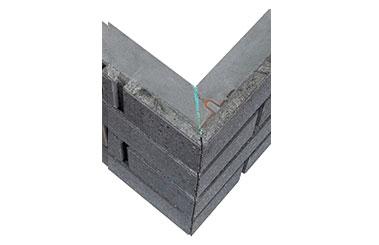

Panel ořízněte kotoučovou pilou pod úhlem 90° nebo 45° (obr. 2). Použijte diamantový nebo nesegmentovaný řezný kotouč na beton.

Příprava zadní strany
Před montáží proveďte stavebním nožem v polyuretanové vrstvě na zadní straně panelu 3 rovnoběžné řezy, 25 mm, pro odstranění zbytkového napětí (obr. 3).
Řezy veďte podél delší strany panelu, ve stejné vzdálenosti od okraje a od sebe navzájem.

Nanesení lepidla
Polyuretanové lepidlo naneste na místa řezu a diagonálně (obr. 4). Lepidlo naneste také na zámky po obvodu panelu (obr. 5).

Osazení a ukotvení
Panel osaďte na místo a ukotvěte ke zdi přes otvory v panelu (obr. 6). Víčko spojovacího prvku musí být umístěno hlouběji než šev.
Nejdříve ukotvěte spojovací prvek uprostřed panelu, potom ostatní upevňovací prvky (obr. 7).

Spojení panelů
Díky modulárnímu systému a spoji „drážka–hřeben“ panely Belan při montáži snadno zapadají do sebe.
